400 660 8086本產品為專業太陽能智慧供電管理模塊,具有多路輸入并用特點。在單套太陽能供電系統不足情況下,可配多套太陽能供電系統,為設備提供穩 定可靠的電量輸出,廣泛應用于高速公路,輸油管道,輸電線路,環境治理,水源保護,森林防火等場景。

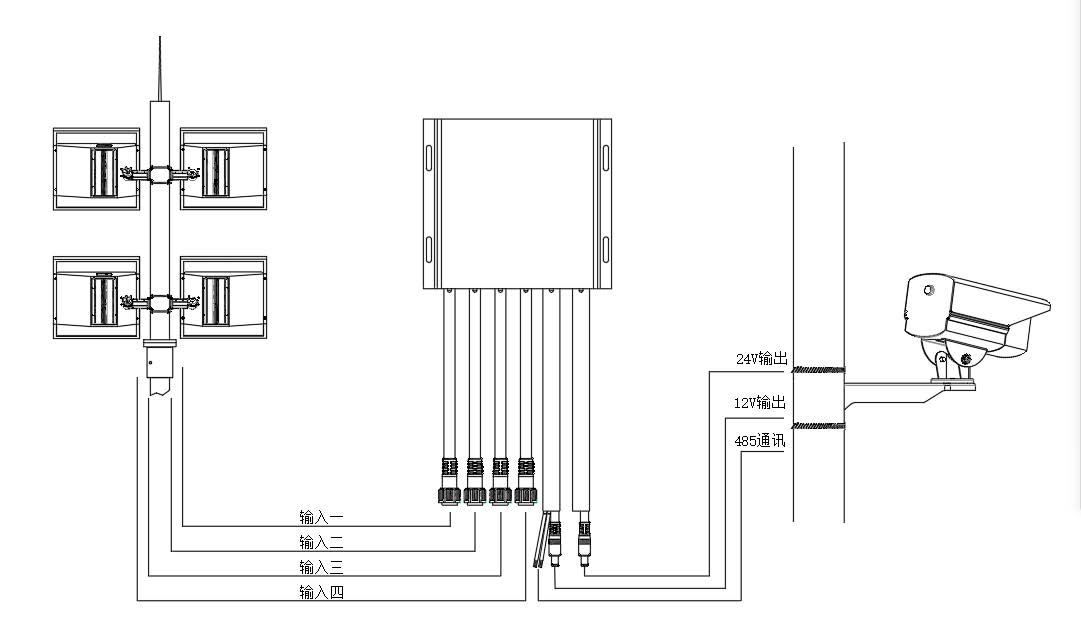

● 多路獨立太陽能供電系統經過控制模塊,實現均衡放電,最多接入 4 路。
● DC12V 輸入電壓。輸出 DC12/24V 兩種工作模式,方便使用在各種監控設備上。
● 輸入電壓 9V~15V 之間可設,單路最大輸入電流 6A。
● 太陽能供電系統并聯輸入互不干擾,防反沖。
● 多路系統只允許一路系統單獨輸出,電量高的一路優先輸出,實現無縫切換。
● 模塊與太陽能供電系統之間帶 RS485 通訊,后臺可顯示多路供電系統的電壓、電流、剩余電量等信息。
● 輸出分別為 DC12V 寬電壓和 DC24V 恒壓輸出(輸出總功率不超過 60W),并帶 RS485 通訊。
● 采用防水線頭設計,充分考慮戶外雨雪天氣,短路造成的設備故障,有效防止各種腐蝕,滿足 IPX8;

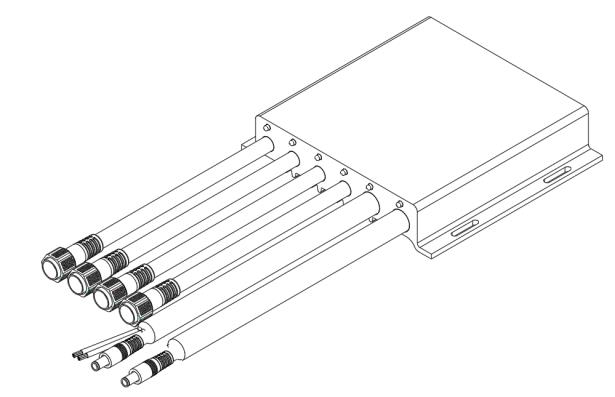

● 輸入為四條四芯防水線,每條線一對正負極,一對通訊 RS485。輸出為兩條線,一條四芯,一路 DC12V,一路通訊RS485。另一條線兩芯 DC24V。
● 自帶工作指示燈,可實現輸入輸出工作情況實時反饋,方便查看;
● 多路同時工作其中單路輸入系統出現故障不影響其它正常工作。
● 工作溫度-35 到 65℃

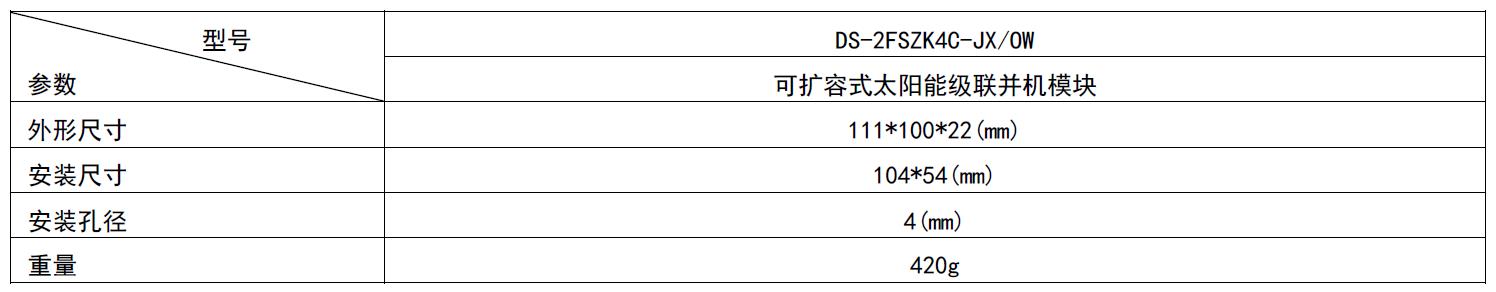

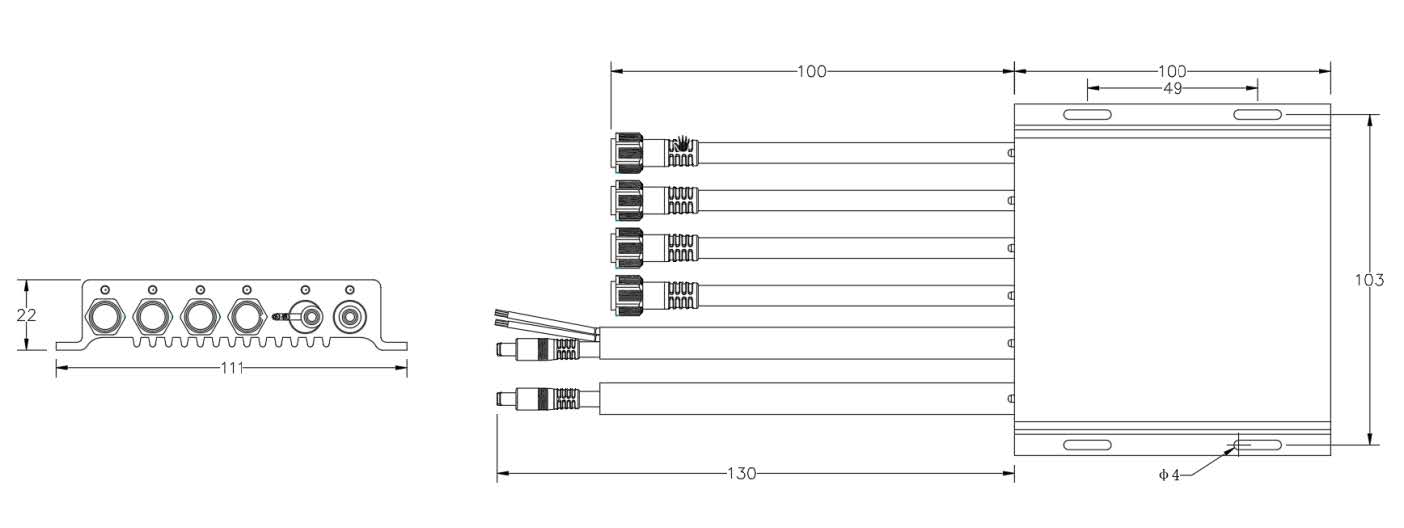

DS-2FSZK4C-JX/OW

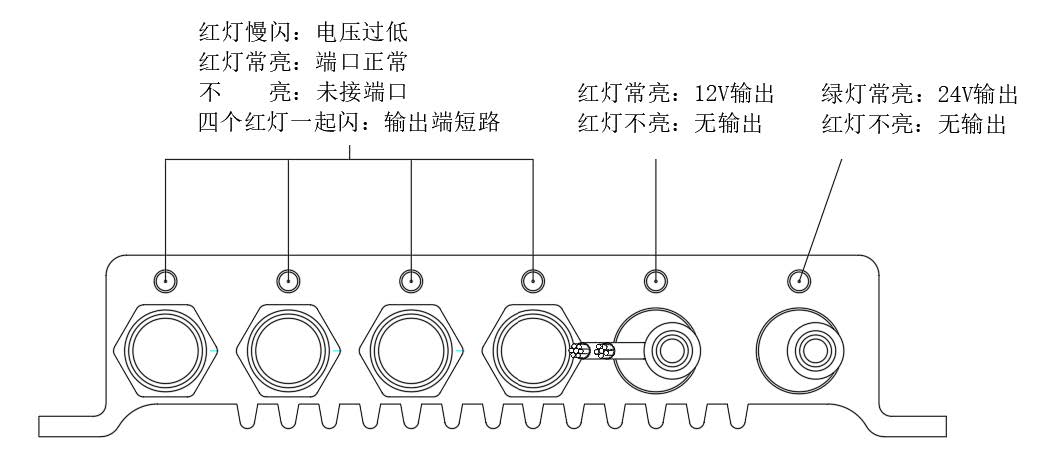

● 模塊在 12V 系統電壓下工作,使用時請先接輸入,模塊會自動識別輸入端口后開始工作,輸入端指示燈顯
● 示綠色代表正在工作端口,指示燈紅色代表當下低電壓端口。
● 模塊輸出端指示燈紅燈代表 12V 正在輸出狀態,綠燈代表 24V 正在輸出狀態,可同時使用,總功率 60 瓦以內。
● 單路太陽能供電系統有 485 通訊時,讀取電池數據以 485 通訊數據為主,沒有 485 通訊接口,以輸出電壓 數據為主。
● 輸入輸出電流不能超過模塊額定電流 6A。
● 模塊在上電時會識別蓄電池電壓,使用時請先接電池,并保證連接可靠。
● 模塊在運行期間會發熱,建議安裝在通風散熱的環境中。
● 控制器為防水線設計使用,如需單獨供電,務必清楚輸出和通訊正負極。
現象 | 問題 | 解決辦法 |
輸入指示燈不亮 |
電池供電有問題 |
檢查太陽能系統是否接好 輸入正負極是否正確 |
后臺讀取供電系統電壓高,但是不是此路輸出 |
線路輸出正負極有問題 |
檢查太陽能系統控制器輸出是否正常。 檢查太陽能系統輸出是否斷開或松動。 |
輸出指示燈不亮,監控設 備不工作 |
蓄電池電量不足 |
檢太陽能系統充電是否正常,電池板配置是否正確。 |
輸出線路短路 |
確認設備輸出線路是否正確 |
|
后臺為供電線路電壓,不 是 485 通信讀取電壓 |
通信故障 |
請檢查太陽能系統保護板是否正常,接線是否正確 |
綠燈不亮,輸入紅燈以 1 秒 的頻率閃爍 |
輸出短路一小時以上 |
檢查監控設備輸出是否正確,接線是否可靠 |
