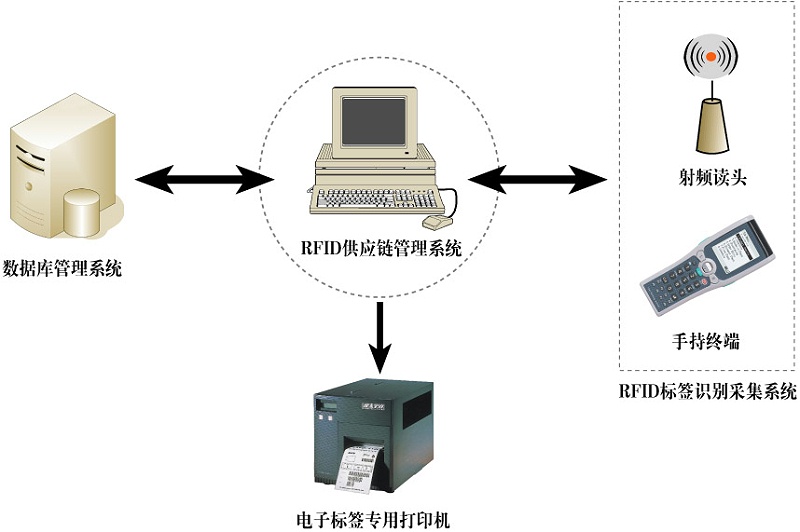

完整的RFID系統由讀寫器、電子標簽和數據管理系統三部分組成。

讀寫器的作用

1.收發天線：發送射頻信號給標簽，并接收標簽返回的響應信號及標簽信息。

2.頻率產生器：產生系統的工作頻率。

3.鎖相環：產生所需的載波信號。

4.調制電路：把發送至標簽的信號加載到載波并由射頻電路送出。

5.微處理器：產生要發送往標簽的信號，同時對標簽返回的信號進行譯碼，并把譯碼所得的數據回傳給應用程序，若是加密的系統還需要進行解密操作。

6.存儲器：存儲用戶程序和數據。

7.解調電路：解調標簽返回的信號，并交給微處理器處理。

8.外設接口：與計算機進行通信。

電子標簽的作用

電子標簽由收發天線、AC/DC電路、解調電路、邏輯控制電路、存儲器和調制電路組成。

1.收發天線：接收來自閱讀器的信號，并把所要求的數據送回給閱讀器。

2.AC/DC電路：利用閱讀器發射的電磁場能量，經穩壓電路輸出為其它電路提供穩定的電源。

3.解調電路：從接收的信號中去除載波，解調出原信號。

4.邏輯控制電路：對來自閱讀器的信號進行譯碼，并依閱讀器的要求回發信號。

5.存儲器：作為系統運作及存放識別數據的位置。

6.調制電路：邏輯控制電路所送出的數據經調制電路后加載到天線送給閱讀器。

RFID在社會中，能夠應用哪些領域

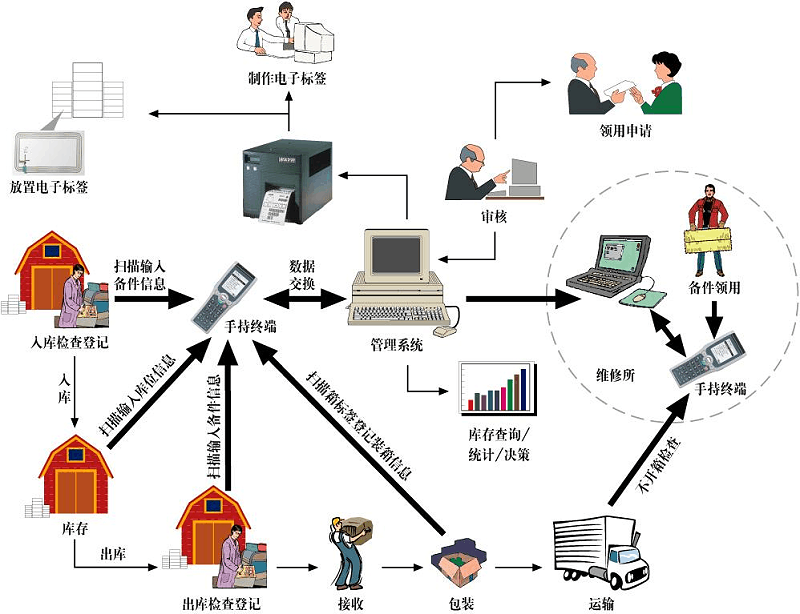

1、物流領域，快遞分揀、物流過程中的貨物追蹤、信息自動采集、倉儲管理應用、港口應用、郵政包裹、快遞等。能夠系統化，加快工作效率，節省人工資源；

2、交通領域，應用較多為出租車管理、公交車樞紐管理，鐵路機車識別等，國內已成功應用；防止事故發生，節約資源，成本降低；

3、消防領域；RFID技術將會使消防日常管理變得更有有效、簡潔化。通過在消防設施上的RFID智能傳感器將消防設施的工作情況實時傳送，及時了解消防器械的運行情況，及時排查火災隱患。

當然，RFID的作用不僅僅于此，它還具備身份識別、防偽、信息統計、查閱應用、安全控制等方面的功能，

隨著移動計算技術的不斷提高和普及，射頻識別閱讀器設計與制造的發展趨勢是將向多功能、多接口、多制式，并向模塊化、小型化、便攜式、嵌入式方向發展；同時，多閱讀器協調與組網技術將成為未來發展方向之一。
